Использование команды Grab Viewport


Если вас интересует именно печать проекций геометрических моделей зданий, сооружений или любых других трехмерных объектов и сцен, воспользуйтесь новой командой меню Grab Viewport (Фото окна проекции), предназначенной для «фотографирования» окон проекций max 6 с возможностью сохранения результатов в файл.

Активизируйте нужное окно проекции max 6 и выполните команду меню Tools > Grab Viewport (Сервис > Фото окна проекции). Появится небольшое окошко Grab Active Viewport (Фото активного окна), в котором можно при необходимости ввести текстовую метку. Эта метка будет отображаться поверх «сфотографированного» изображения окна проекции в его правом нижнем углу. Можно оставить поле метки пустым. Для «фотографирования» щелкните на кнопке Grab (Фото), для отказа - на кнопке Cancel (Отмена). «Сфотографированное» изображение будет выведено для просмотра в окне визуализированного кадра (рис. 6.55). Чтобы сохранить его в файл, щелкните на кнопке Save Bitmap (Сохранить изображение) со значком в виде дискеты. Печать сохраненного файла выполняется обычным порядком.

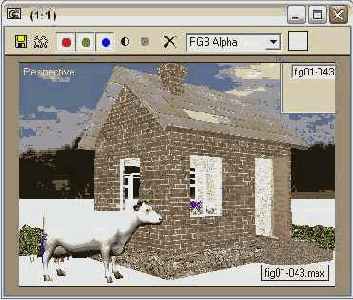

Рис. 6.55. Результат «фотографирования» окна проекции Camera01; в правом нижнем углу отображается введенная перед «фотографированием» текстовая метка

Возможно, для большей контрастности потребуется предварительно изменить цвет фона окон проекций на белый, а цвет линий каркасов - на черный. Это делается с помощью вкладки Colors окна диалога Customize User Interface (Настройка интерфейса пользователя), вызываемого по команде Customize > Customize User Interface (Настройка > Настроить интерфейс) главного меню max 6.
