Объект-компас


Объект типа Compass (Компас) представляет собой стилизованное изображение розы направлений на четыре стороны света и является составной частью системы объектов Sunlight (Солнечный свет), в составе которой указывает истинную ориентацию сцены с учетом ее географических координат. Объект-компас не визуализируется в составе сцены. Он используется изолированно от системы Sunlight (Солнечный свет) в тех случаях, когда нужно иметь в составе сцены объект, указывающий ориентацию сторон света.

Для создания объекта-компаса выполните следующие действия:

  • Щелкните на кнопке Compass (Компас) в свитке Object Type (Тип объекта) вспомогательных объектов командной панели Create (Создать). Появится свиток Parameters (Параметры) объекта-компаса (рис. 5. 23).
  • Рис. 5. 23. Свиток Parameters (Параметры) объекта-компаса

  • Щелкните на точке окна проекции, которая будет служить центром компаса. Появится изображение розы компаса, показанное на рис. 5. 24. Счетчик Radius (Радиус) позволяет точно задать радиус объекта-компаса, равный по умолчанию 10 текущим единицам длины.

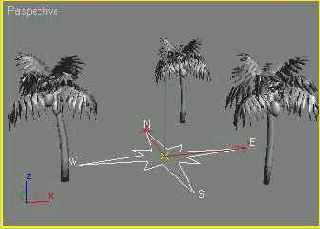

  • Рис. 5. 24. Вспомогательный объект-компас

  • При необходимости скрыть изображение розы направлений, оставив на экране только точку центра компаса, сбросьте флажок Show Compass Rose (Показывать розу компаса).
