Энциклопедия 3ds max 6



Объекты типа Editable Mesh и Editable Poly


К объектам типа Editable Mesh (Редактируемая сетка) относятся геометрические модели трехмерных тел, представленных оболочками в виде сеток с треугольными ячейками и не имеющих характеристических параметров, допускающих модификацию. Объекты впервые появившегося в max 6 нового типа Editable Poly (Редактируемая полисетка) отличаются от традиционных редактируемых сеток главным образом тем, что их оболочки состоят не из треугольных граней, а из полигонов. Каждый полигон, представляющий собой просто многоугольник, заменяет совокупность двух или более смежных треугольных граней, лежащих в одной плоскости. Модификация формы таких объектов возможна только путем редактирования самой сетки на уровне вершин, ребер, граней или полигонов. Любой параметрический трехмерный объект max 6 из категории Geometry (Геометрия), кроме объектов разновидности Particle Systems (Системы частиц), может быть преобразован в объект типа Editable Mesh (Редактируемая сетка ) или Editable Poly (Редактируемая полисетка). При этом такой объект перестает быть параметрическим и в дальнейшем должен модифицироваться как сетка. Кроме того, при импорте любых геометрических моделей трехмерных объектов, имеющих формат, отличный от формата max 6, эти модели также преобразуются к типу Editable Mesh (Редактируемая сетка).

Редактируемые полисетки, или полигональные сетки, обладают рядом дополнительных свойств, например допускают сглаживание без использования специальных модификаторов вроде MeshSmooth (Сглаживание сетки), обеспечивая более гибкие возможности моделирования (рис. 1.31).

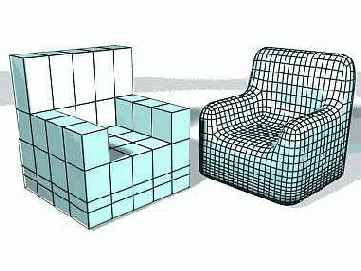

Рис. 1.31. Слева - исходный объект типа Editable Poly (Редактируемая полисетка), справа - этот же объект после трех итераций сглаживания
