Скрытие и показ объектов


Возможность скрывать отдельные объекты от просмотра и восстанавливать их видимость в окнах проекций позволяет концентрировать внимание на тех объектах сцены, с которыми ведется работа в данный момент. Можно скрывать выделенные или невыделенные объекты, целые категории объектов, а также выбирать скрываемые объекты по имени или цвету.

Команды управления отображением отдельных объектов сцены имеются в четвертном меню, на командной панели Display (Дисплей) и в окне Display Floater (Плавающее окно Дисплей).

Четвертное меню содержит четыре команды управления видимостью объектов, оно всегда под рукой и им удобно пользоваться. Чтобы скрыть объекты от просмотра или восстановить их видимость с помощью четвертного меню, выполните следующие действия:

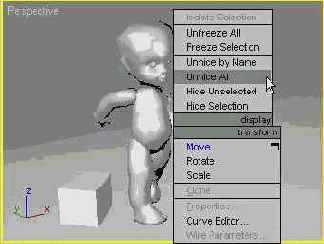

  • Щелкните правой кнопкой мыши в любой точке активного окна проекции. Появится четвертное меню, показанное на рис. 3.36.
  •

    Рис. 3.36. Четвертное меню с командами скрытия и показа объектов

  • На панели display (дисплей) четвертного меню выберите одну из команд:
  • Hide Selection (Скрыть выделенные) - скрывает от просмотра все выделенные объекты сцены;
  • Hide Unselected (Скрыть невыделенные) - скрывает от просмотра все невыделенные объекты текущей сцены. Этот вариант удобен, когда требуется сосредоточить усилия на отдельном объекте. Выделите нужный объект, а затем примените данную команду, чтобы скрыть от просмотра все остальные объекты;
  • Unhide All (Сделать видимыми все) - позволяет сделать видимыми все объекты сразу;
  • Unhide by Name (Сделать видимыми по имени) - позволяет восстановить видимость отдельных объектов по именам, вызывая с этой целью окно диалога Unhide Objects (Восстановление видимости объектов). Это окно диалога аналогично окну диалога Select Objects (Выделение объектов), подробно рассматриваемому в главе 4 «Выделение и преобразование объектов». Выделите в списке окна диалога имена нужных объектов и щелкните на кнопке Unhide (Сделать видимыми).
  • Чтобы скрыть объекты от просмотра или восстановить их видимость с помощью командной панели Display (Дисплей), выполните следующие действия:

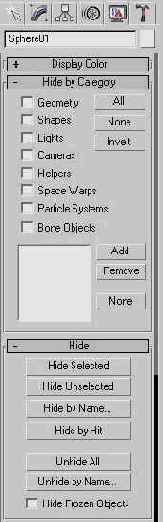

  • Щелкните на корешке командной панели Display (Дисплей ) и разверните свитки Hide by Category (Скрыть по категориям) и Hide (Скрыть), как показано на рис. 3.37.


  •


    Рис. 3.37. Свитки Hide by Category (Скрыть по категориям) и Hide (Скрыть) командной панели Display (Дисплей)

  • Чтобы скрыть от просмотра определенные категории объектов, установите в свитке Hide by Category (Скрыть по категориям) соответствующие флажки - Geometry (Геометрия), Shapes (Формы), Lights ( Источники света), Cameras (Камеры), Helpers (Вспомогательные объекты), Space Warps (Объемные деформации), Particle Systems (Системы частиц) и Bone Objects (Объекты-кости). Для установки всех флажков щелкните на кнопке All (Все), для сброса - на кнопке None (Ничего). Щелчок на кнопке Invert (Инвертировать) ведет к сбросу всех установленных флажков и установке всех сброшенных. Скрытие категории объектов в окнах проекций происходит немедленно после установки соответствующего флажка. Для восстановления видимости объектов определенной категории достаточно сбросить нужный флажок.


  • Чтобы иметь возможность скрывать какие-то дополнительные категории объектов, используйте поле под группой флажков. В него по умолчанию добавлены объекты типа Bone (Кость), IK Chain Object (Объект IK-цепочки) и Point (Точка). Чтобы скрыть любую из этих категорий объектов, просто выделите имя категории. Чтобы восстановить видимость объектов, нужно сбросить выделение, щелкнув на кнопке None (Ничего). Для добавления новых категорий объектов в поле свитка щелкните на кнопке Add (Добавить), выделите нужные категории в списке появившегося окна Add Display Filter (Добавление в фильтр дисплея) и щелкните на кнопке ОК. Чтобы удалить ту или иную категорию из поля свитка, щелкните на кнопке Remove ( Удалить), выделите имя подлежащих удалению категорий в списке появившегося окна Remove Display Filter (Удаление из фильтра дисплея) и щелкните на кнопке ОК.


  • Чтобы скрыть от просмотра отдельные объекты, используйте следующие кнопки свитка Hide (Скрыть):




  • Hide Selected (Скрыть выделенные) - скрывает от просмотра все выделенные объекты сцены;


  • Hide Unselected (Скрыть невыделенные) - скрывает от просмотра все невыделенные объекты текущей сцены;


  • Hide by Name (Скрыть по имени) - вызывает окно диалога Hide Objects (Скрытие объектов), помогающее выбрать объекты, которые требуется скрыть от просмотра, по их именам. Это окно диалога аналогично окну диалога Select Objects (Выделение объектов), подробно рассматриваемому в главе 4 «Выделение и преобразование объектов». Выделите имена нужных объектов в списке окна диалога и щелкните на кнопке Hide (Скрыть);


  • Hide by Hit (Скрыть по указанию) - позволяет скрыть тот объект, на котором будет выполнен щелчок кнопкой мыши.


  • Чтобы восстановить видимость скрытых объектов, щелкните на одной из следующих кнопок свитка Hide (Скрыть):


  • Unhide All (Сделать видимыми все) - позволяет сделать видимыми все объекты сразу;


  • Unhide by Name (Сделать видимыми по имени) - позволяет восстановить видимость отдельных объектов по именам, вызывая с этой целью окно диалога Unhide Objects (Восстановление видимости объектов), которое практически не отличается от окна Hide Objects (Скрытие объектов). Выделите в списке окна диалога имена нужных объектов и щелкните на кнопке Unhide (Сделать видимыми).


  • Чтобы скрыть объекты от просмотра или восстановить их видимость с помощью окна Display Floater (Плавающее окно Дисплей), проделайте следующее:

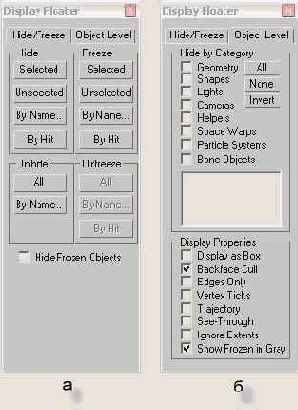

  • Выберите команду меню Tools > Display Floater (Сервис > Плавающее окно Дисплей). На экране появится окно Display Floater (Плавающее окно Дисплей), показанное на рис. 3.38, а.


  •


    Рис. 3.38. Вкладки Hide/Freeze (Скрыть/ Заблокировать) (а) и Object Level (Уровень объекта) (б) окна Display Floater (Плавающее окно Дисплей)

  • Чтобы выборочно скрыть отдельные объекты или восстановить их видимость, используйте кнопки из разделов Hide (Скрыть) и Unhide (Сделать видимыми) вкладки Hide/ Freeze (Скрыть/ Заблокировать) плавающего окна. Состав элементов управления этих разделов практически не отличается от состава свитка Hide (Скрыть) командной панели Display (Дисплей). Установка флажка Hide Frozen Objects (Скрыть заблокированные объекты) обеспечивает скрытие от просмотра объектов, заблокированных с помощью одной из команд группы Freeze (Заблокировать), которые будут подробно рассмотрены в главе 4 «Выделение и преобразование объектов».


  • Чтобы скрыть объекты от просмотра по категориям, установите нужные флажки в разделе Hide by Category (Скрыть по категориям) вкладки Object Level (Уровень объекта) плавающей панели (рис. 3.38, б). Состав элементов управления этого раздела ничем не отличается от состава свитка Hide by Category (Скрыть по категориям) командной панели Display (Дисплей). Назначение флажков раздела Display Properties (Свойства отображения), расположенных в нижней части вкладки Object Level (Уровень объекта), описывается далее в подразделе «Настройка индивидуальных параметров отображения» этой главы.
